SX-Card6と接続する外部ボードに搭載されているJTAGデバイスとのチェイン化

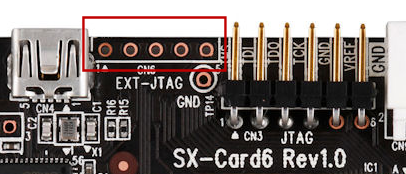

SX-Card6には、ボード外部のJTAGデバイスとチェイン化ができるように、外部JTAGポート（CN6）を備えています。　製品出荷時には、この外部JTAGポート(CN6）には部品時を実装していません。2.54mmピッチ、Φ0.9サイズの一列スルーホール（5pin）として用意しています。

外部JTAGデバイスとのチェイン化が必要な場合には、このCN6に2.54mmピッチ　5ピンの1列ピンヘッダを実装して利用してください。このとき、ボード上にある　ソルダパターン　SP5の切替と、SP3、SP4の設定を行ってください。

製品出荷時のソルダパターン設定　　　　：　SP3,SP4　＝ショート　；　SP5＝2-3　ショート
外部JTAG利用時のソルダパターン設定 ：　SP3,SP4　＝オープン ；　SP5＝1-2　ショート

<製品出荷時の設定>

また、SX-Card6のVCCAUX電源は、製品出荷時に3.3V設定になっています。外部JTAGデバイスのVCC電源が2.5Vの場合には、SX-Card6のVCCAUX電源を2.5Vに設定してください。

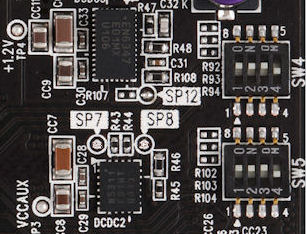

VCCAUXを2.5Vに変更するには、ソルダパターン　SP7＝オープン　SP8=ショート　に変更してください。

<製品出荷時の設定>
