FPGA暗号化データの生成方法　（ISE）

悪意のあるリバースエンジニアリングからお客様のFPGA回路流出を防ぐために、FPGAコンフィグデータを暗号化して生成します。

【 ISEツールでの設定 】

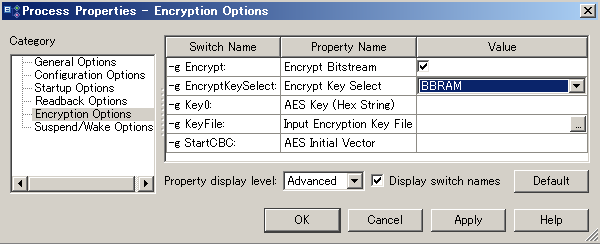

ISEツールの「Generate Programming file」プロパティを開きます（下図）。ここで、Encrypt Optionsを選択し、Encrtpt Bit Streamチェックボックスにチェックを入れます。その次に、Encrypt Key Serelctで暗号化キーをOne Time ROM（eFUSE）化するか、バッテリーバックアップRAM（BBRAM）化するか選択します。
この例では、BBRAMに暗号化キーを格納します。
あとは、通常のコンフィグデータ生成の手順と同じです。　コンフィグデータの "xxxx.bin”（USBコンフィグで使用します）ファイルと、"xxxx.nky" （暗号 鍵ファイル）を生成しますこの暗号鍵ファイルはツールが自動生成したデータです。

ここで生成したxxx.nkyデータを他のプロジェクトで利用する場合は、上記プロパティ画面のInput Encryption Key File欄に、xxx.nkyファイルを指定してください。

【JTAGでFPGAに鍵データをプログラム】

FPGAをコンフィグする前に、FPGAに暗号化のための鍵ファイル（xxxx.nky）をJTAG書き込みします。
この例ではBBRAMに書き込むので、SX-Card6のバックアップ電源ポートに外部電源がなければ、ボード電源をOFFにすると暗号鍵も消失します。

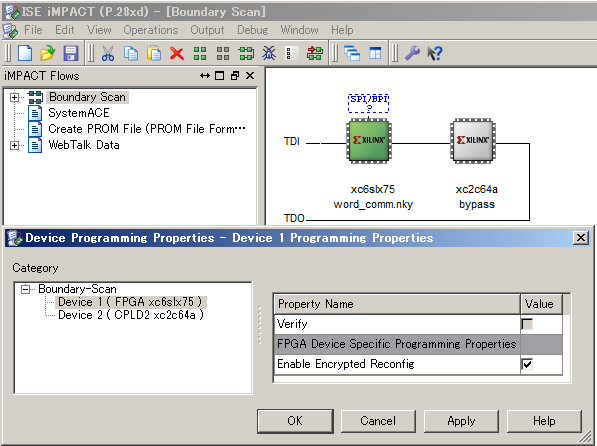

ザイリンクス社の専用ダウンロードケーブル"Platform Cable USB”を利用して、FPGAに　xxxx.nky　ファイルを書き込んでください。プログラムする際に　"Device programming Properties"画面で　Enable Encrypted Reconfigオプションの設定が選択できますが、Spartan6では関係ありません。

ここまでのステップで、FPGAに暗号化鍵を書き込み、その暗号鍵に対応したFPGAコンフィグデータを生成できたことになります。

【制御アプリRefApp7で暗号化データをコンフィグ】

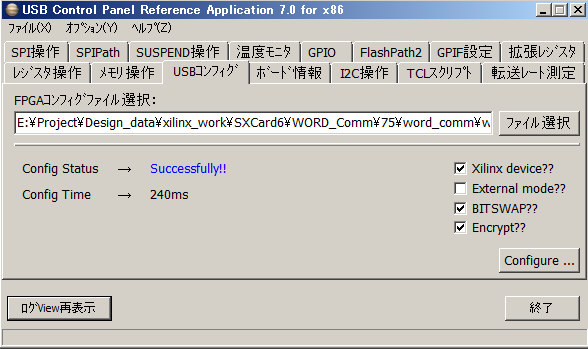

USBコンフィグ画面で、□Xilinx device??、□Bit Swap??にチェックを入れ、さらに□Encrypt??にもチェックを入れてください。これで、暗号化したFPGAコンフィグデータをFPGAにプログラムすることができます。同じ暗号鍵ファイル(xxxx.nky)で暗号化したコンフィグデータであれば、何種類でもUSBコンフィグすることができます（コンフィグ後にプログラムロックされません）。
