制御アプリRefApp7　ver1.0.9以降、「レジスタ操作」機能に加えて、「拡張レジスタ」タブを追加し、機能を向上しています。

<<< レジスタ操作に関して、機能を2つ追加しています >>>
詳細は、アプリケーションノートSUA011を参照してください。

【　レジスタ数（レジスタ・アドレス）の拡張　】
従来、FPGA内に64個（No.0～63)のハードウエア・レジスタを設定できましたが、16,384個（No.0～16,383）まで設定できるようになりました。

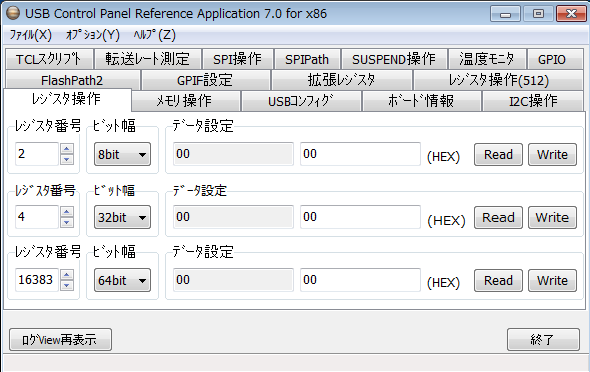

FPGA回路内では、従来デコードしていなかった[15:8]ビット部分を[5:0]ビットと併せて、適切にデコードしてください。制御アプリRefApp7では、「レジスタ操作」画面で制御できます。

【　拡張レジスタモード　】
新しい機能です。一度のレジスタ・アクセスで、最大64バイトのデータを書き込み、読み出しすることができます。
制御アプリRefApp7では、「拡張レジスタ」タブで制御できます。　また、レジスタ数は最大1,024個まで設定することができます。　従来のレジスタ操作とコマンド時のビットアサインが異なるので、FPGA回路では専用の回路が必要です。

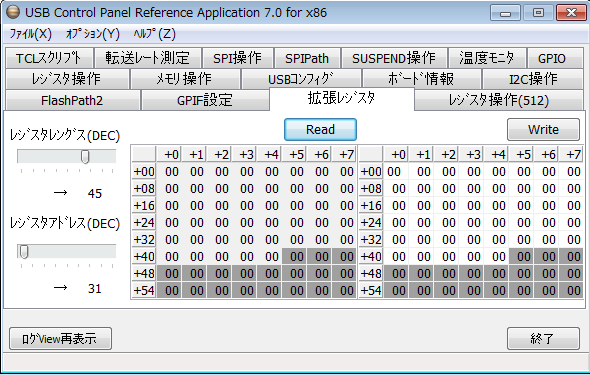

レジスタ・アドレス（DEC）のスライダーにより、レジスタ・アドレスを設定し（上記画面ではNo.31）、レジスタレングス（DEC）のスライダーで転送するバイト数を設定します（上記画面では45バイト）。
右側のマトリクス部分に設定したい値を設定すると、指定したレジスタに値を書き込み、「Read」ボタンをクリックすると、左側のマトリクスに読み出したデータを表示します。

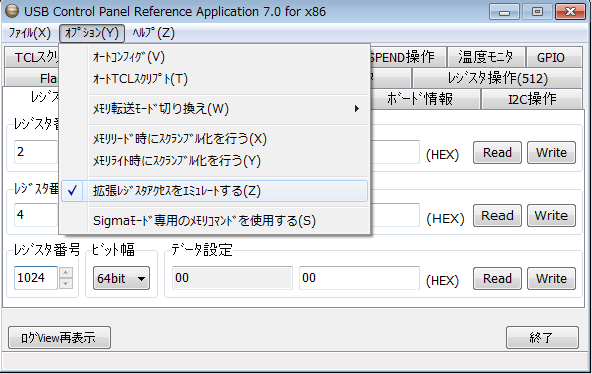

「拡張レジスタモード」を運用する場合、RefApp7の「拡張レジスタ」画面から操作することが基本ですが、オプション設定することで「レジスタ操作」タブから制御することもできます。　ただし、この画面では、転送バイト数は１，２，４，８バイトのいずれかになります。

※　2013.4現在　VX-USB2、ASUP-M3ボードでは、これらレジスタ機能の向上を実施していません。
