FPGAの暗号化機能を利用するには...

SX-Card6に搭載する　Spartan6　FPGAには、FPGAコンフィグデータを悪意のあるリバースエンジニアリングによる著作権侵害から防ぐために、暗号化機能があります。

制御アプリ"RefApp7"　ver1.0.6.0以降には、この暗号化機能をサポートしています。

暗号化機能を有効にするには、コンフィグデータ生成時に「Encrypt Bitstream」オプションを有効にし、FPGAデバイス内の暗号化キー保管場所をバッテリーバックアップRAM（BBRAM）か、eFUSEに選択して実行してください。

BBRAM選択時：

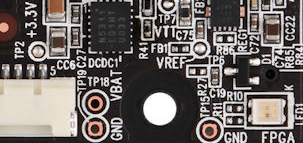

FPGAコンフィグ前に、JTAG経由で暗号キーファイル（xxx.nky）を書き込み、ボード上のVBAT端子に外部電源（ボタン電池CR1220等）から3.3Vを供給してください。　SX-Card6電源断後も外部電源から給電すればBBRAMに書き込まれた暗号化キー情報は保持されます。

eFUSE選択時：
FPGAコンフィグ前に、JTAG経由で暗号キーファイル（xxx.nky）を書き込んでください。このとき、Xilinx社製USBダウンロードケーブル（HW-USB-II-G）を利用し、VCCAUX電源を3.3V（製品出荷時設定）にしてください。　eFUSEはOneTimeROMなので、一旦書き込んだnkyファイルは電源断後も揮発しません。　このため、暗号キーファイルの取り扱いには十分注意してください。暗号キーを紛失した場合は、二度と暗号化機能を利用できなくなります。

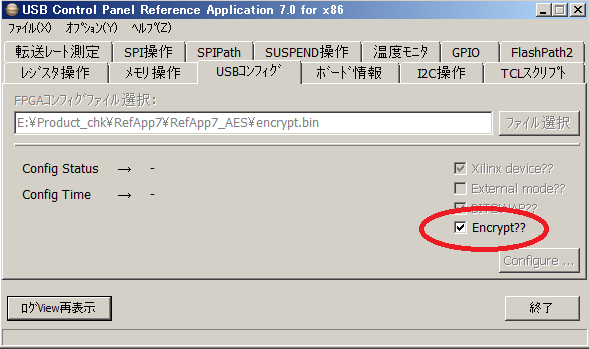

暗号化したコンフィグデータを準備できたら、以下のようにRefApp7のUSBコンフィグ画面から　□encryptをチェックして、USBコンフィグできます。
