コネクタ変換『Card-UNIV』を利用してフラットケーブル接続する例

CX-Card/CX-Card2/SX-Card3用オプションボードの『Card-UNIV』を利用して、0.5mmピッチ・コネクタを2.54mmピッチ・コネクタに変換し、フラットケーブルにより他のボードと接続する例です。

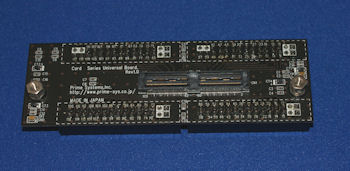

Card-UNIVの部品面（表）にある0.5mmピッチ・120ピンのコネクタと、CX-Card/CX-Card2/SX-Card3のいずれかのボードと接続します。

Card-UNIV　1枚で1つの0.5mmピッチ120pinコネクタを、2.54mmピッチ30ピンコネクタ4個に変換できます。
変換するコネクタはユーザ側で用意し、実装してください。Card-UNIVには、2.54mmピッチコネクタを実装していません。

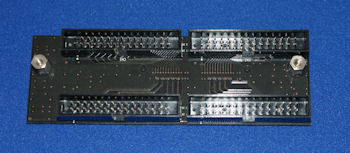

以下の写真は、ハンダ面（裏）に30pinコネクタ4個を実装した例です。Card-UNIVにコネクタを実装する場合、以下の写真の様に必ずハンダ面（裏）にコネクタを実装してください。

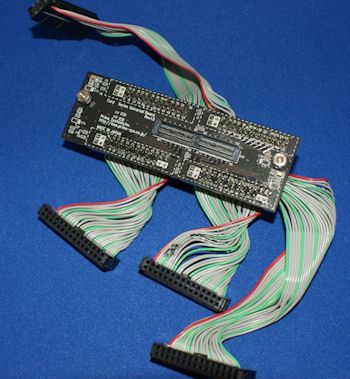

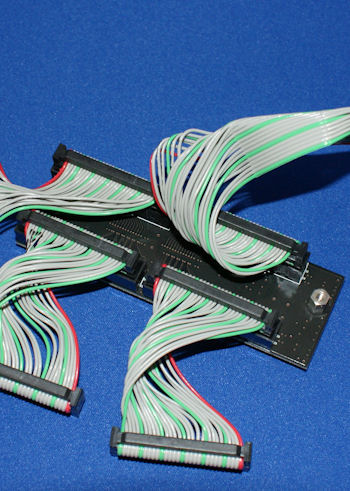

Card-UNIVにコネクタを実装したら、フラットケーブルを装着して、他のボードと接続できます。
