各製品のユーザI/Oピン、入力電圧仕様（Vin）比較

【対象】
アルテラFPGAやザイリンクスFPGAを搭載した製品の内、外部接続用のコネクタ・ピンがFPGAのI/Oピンに直接配線されている製品。
FPGAのIO機能をLVTTL仕様に設定した場合の許容入力電圧（推奨動作範囲）を比較します。

【対象製品】
アルテラFPGA搭載：CX-Card、CX-Card2、SX-USB2、SX-USB3、System-SX

ザイリンクスFPGA搭載：VX-USB2、SX-Card3

【概要】

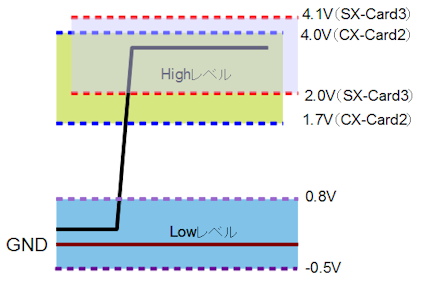

下図は、CX-Card2（Cyclone2-FPGA搭載）とSX-Card3（Spartan3A搭載）の比較図です。
表にはCX-CardとSystem-SXを加えています。

推奨動作範囲（V）	VIL	VIH
CX-Card/System-SX	-0.5～0.7	1.7～4.1
CX-Card2	-0.5～0.8	1.7～4.0
SX-Card3	-0.5～0.8	2.0～4.1

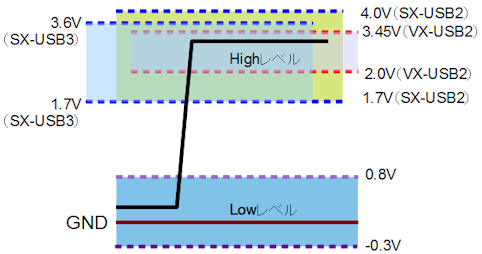

下図は、SX-USB2（Stratix2-FPGA搭載）とVX-USB2（Virtex5-LX搭載）、SX-USB3（Stratix3-FPGA搭載）の比較図です。

推奨動作範囲（V）	VIL	VIH
SX-USB2	-0.3～0.8	1.7～4.0
SX-USB3	-0.3～0.8	1.7～3.6
VX-USB2	-0.3～0.8	2.0～3.45







---



【外部システムとの接続の注意点】
コネクタ接続またはケーブル接続により、Smart-USB Plus製品と外部システムとを接続する場合、信号のオーバーシュート、アンダーシュートに注意してください。FPGAデータシートには、オーバーシュートの許容値が表示されています。
