ボード制御用のリファレンスアプリケーションから制御するためのFPGAサンプル回路をVHDL、VerilogHDLの両方で提供しています。
ボード購入時の動作確認と、ユーザ回路を実装する際に参考にしていただくためのサンプル回路です。

【サンプル回路の内容】

二つの機能を提供しています。

＊ハードウエア・レジスタへのデータ書き込み、読み出し機能

＊FPGA内蔵メモリ、またはFPGA外部のSRAMに対するデータの書き込み、読み出し機能

ハードウエア・レジスタへの書き込みについては、特定のレジスタに、7セグの点灯や、LEDの点灯を割り付けています。

メモリに対する機能は、PC上の制御アプリで、ボードのメモリに書き込みたいデータファイルを指定し、書き込む機能と、ボード上のメモリから読み出したデータをファイル化して保存する機能があります。

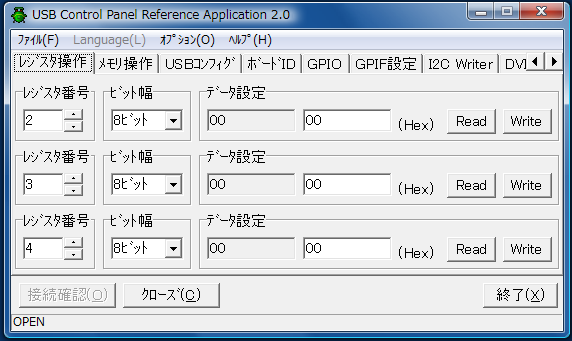

【レジスタ制御用画面】

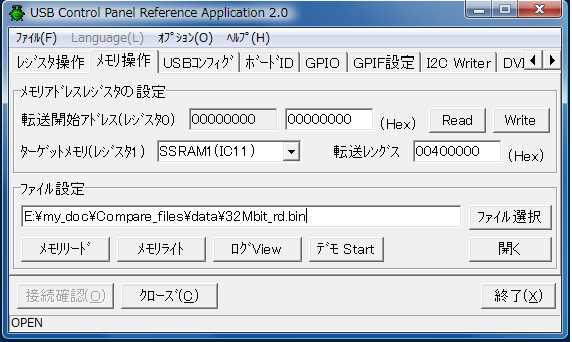

【メモリ制御用画面】
